　　1. 键及其连接 键主要用于联接轴和 装在轴上的转动零件（如 齿轮、带轮等）， 起传递 扭矩的作用。 （1）常用键及其规定标记 •常用键的种类

　　是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管等 薄壁管子上，用于管路的 联接。 用于各种机床的丝杠，做 传动用。 只能传递单方向的动力。

　　•轴承的作用：减小摩擦，承受 载荷，对机器零部件间位置进 行定位。 1.滚动轴承的结构与分类 （1）轴承是标准部件，由外圈、 内圈、滚动体和保持架组成。 （2）根据承受载荷方向不同，滚动轴承分为三类：

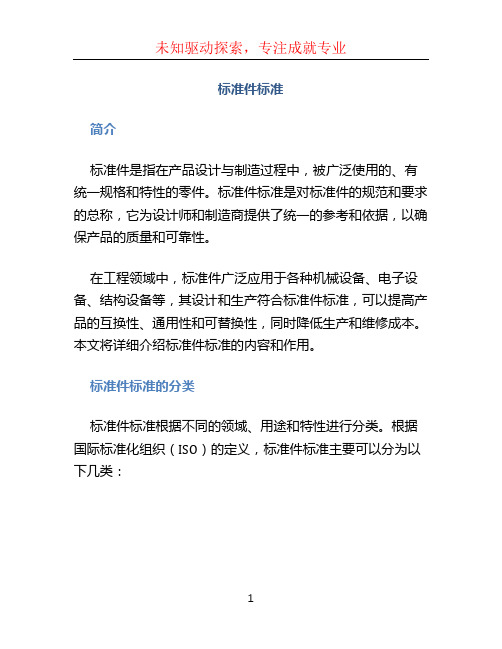

　　标准件标准简介标准件是指在产品设计与制造过程中，被广泛使用的、有统一规格和特性的零件。

　　标准件标准是对标准件的规范和要求的总称，它为设计师和制造商提供了统一的参考和依据，以确保产品的质量和可靠性。

　　在工程领域中，标准件广泛应用于各种机械设备、电子设备、结构设备等，其设计和生产符合标准件标准，可以提高产品的互换性、通用性和可替换性，同时降低生产和维修成本。

　　根据国际标准化组织（ISO）的定义，标准件标准主要可以分为以下几类：尺寸标准尺寸标准是对标准件的尺寸范围和公差进行规定，以确保标准件在不同生产厂家之间具有互换性。

　　尺寸标准一般包括标准件的长度、宽度、高度、直径、孔径等几何特性的公差要求。

　　材料标准材料标准是对标准件所使用的材料进行规定，包括材料的成分、物理和化学性质、机械性能等要求。

　　表面处理标准表面处理标准是对标准件的表面处理方法和要求进行规定，以确保标准件具有一定的耐腐蚀、耐磨损和装饰效果。

　　JDB电子试玩平台 JDB电子网页版

　　表面处理标准一般包括镀锌、镀镍、镀铬、喷涂、电镀等表面处理方法的规范和检验要求。

　　性能标准性能标准是对标准件的功能和性能进行规定，以确保标准件在使用过程中具有一定的可靠性和安全性。

　　性能标准一般包括标准件的承载能力、使用寿命、工作温度范围、防护等级等特性的要求。

　　标志和标签标准标志和标签标准是对标准件的标志和标签进行规定，以便于用户在购买和使用标准件时进行辨识和识别。

　　标志和标签标准一般包括标准件的型号、产地、生产批次、生产厂家名称、生产日期等信息的表示方法和位置要求。

　　标准件标准的作用标准件标准作为一种规范和指导，具有以下重要作用：降低成本标准件标准可以降低产品的设计和生产成本。

　　通过使用符合标准件标准的标准件，可以减少设计时间和成本，并且在生产过程中可以更好地实现工程准确性和一致性。

　　JDB电子平台 JDB电子网址

　　以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

　　公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

　　标准就是规范，每个国家和部门都有自己的标准。目前，我们在平时的业务中最常用到的标准有以下几种：

　　GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。我们平常看到的像GB30，GB5783等等都是强制性的标准。

　　（二）不锈钢。性能等级：45，50，60，70，80 主要分奥氏体（18%Cr、8%Ni）耐热性好，耐腐蚀性好，可焊性好。A1，A2，A4 马氏体、13%Cr 耐腐蚀性较差，强度高，耐磨性好。C1，C2，C4 铁素体不锈钢。18%Cr 镦锻性较好 ，耐腐蚀性强于马氏体。目前市场上进口材料主要是日本产品。按级别主要分 SUS302、SUS304、SUS316。

　　2、墙 板 钉：牙山角度为 60O，（也可依客户要求生产，如 45 O±5 O）尾尖角度为

　　e 1、H 是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G 位置基

　　2、g 常用来镀 6-9um 的薄镀层，如产品图纸要求是 6h 的螺栓，其镀前螺纹采用 6g 的公 差带。

　　3、螺纹配合最好组合成 H/g、H/h 或 G/h，对于螺栓、螺母等精制紧固件螺纹，标准 推荐采用 6H/6g 的配合。

　　（五）、牙型半角（α/2）：牙侧与螺纹轴线的垂线间的夹角，普通螺纹牙型半角为 60O/2，韦

　　外观检测 尺寸测量 螺纹检测 硬度检测 盐雾试验 金相试验 材质试验 抗拉试验

　　表面处理代号 机械性能代号 尺寸规格代号 变更代号（如：B、C等） 品种代号 汽车标准件特征代号（以 “汽”字拼音第一个大写字 母“Q”表示。

　　表面处理为镀彩锌 机械性能等级10.9级 螺纹规格 M10×1.5;螺杆 长度60 六角法兰面螺栓 汽车标准件特征代号（以 “汽”字拼音第一个大写字 母“Q”表示。

　　表面处理 镀锌 黑色钝化（三价铬钝化） 镀锌 漂白钝化（三价铬钝化） 涂聚乙烯塑料 涂硫化橡胶 防护氧化 锌铝铬涂层 银灰色 锌铝铬涂层 黑色 锌铝涂层 银灰色 锌铝涂层 黑 色 锌-镍合金电镀层 无色 锌-镍合金电镀层 黑色 锌-镍合金电镀层

　　螺柱、 螺栓 （如： 手工焊 接用焊 接螺柱 Q110、 六角头 螺栓和 平垫圈 组合件 Q140）

　　螺钉、 螺母、 自攻螺 簧片螺 钉（如： 母、塑 内六角 料螺母 花型圆 （如： 柱头螺 六角法 钉Q210、 兰面螺 十字槽 母 盘头自 Q320、 攻螺钉 A型簧 和平垫 片螺母 圈组合 Q397、 件Q220) A型通 孔式嵌 装螺母

　　将线材经冷间锻造（或热间锻造）， 以达到半成品之形状及长度（或厚度）。标准件标准区分

　　目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。

　　国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn （国家内部标准）等。

　　以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。

　　GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

　　除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

　　标准件主要有七大类，即活动标准件、紧固件标准件、传动件标准件、测量仪器标准件、连接件、安装标准件和弹簧、垫圈和衬套标准件。

　　1、活动标准件：活动标准件包括轴承、齿轮、联轴器等产品，采用通用的国家或行业标准设计，并可以通过它们的满足应用需求的连接方式。

　　2、紧固件标准件：紧固件标准件主要指牢固紧固装置，如螺栓、螺母、螺钉、垫圈和螺柱等，例如安装变压器、吊车或角钢构件时，用紧固件把它们固定在一起，因此更适用于工程建筑场合。

　　3、传动件标准件：传动件的功能是将能量（机械/热/电等）从一个位置传输到另一个位置，例如，汽车发动机的曲轴、皮带、轮毂等都属于传动件标准件。

　　4、测量仪器标准件：测量仪器的标准件一般指它们的元件，如球磨机的转子、水位传感器的浮子，还有如光栅等涉及扫描和传感器技术等产品。

　　5、连接件标准件：连接件标准件是将装配件进行联接和支撑的用途，连接件标准件具有多种产品，其中包括塑料护壳、螺钉、木块或铁柱等件。

　　6、安装标准件：安装标准件是那些不必要对装配件进行任何连接而安装在车辆或工厂设备上的大型附件，如变速箱、操纵杆、平台等。

　　7、弹簧、垫圈和衬套标准件：弹簧用于支撑和调节装配件的位置，它们的职能是上下运动而不是前后运动；垫圈和衬套是一类紧固件，主要用于装配件的补强和保护，如汽车的气缸垫。

　　标准件的标准有尺寸方面的标准、技能条件的标准、产品验查、标志与包装方面的标准以及产品标记方面和其他方面的标准。

　　来定义的，具体的有带螺纹的产品这些产品就包括了螺纹基本尺寸、螺纹的收尾、肩距、退刀槽和倒角、外螺纹等零件的末端尺寸方面的内容。

　　标准件的产品机械性能方面的标准是根据规定产品的机械性能等级的防范和机械性能项目及要求方面的内容定义的。

　　标准件的产品验查、它的标志和它的包装方面的标准是规定在出厂检验中的抽查项目的合格质量水平的和抽样方式检验方案，以及产品标志方法和包装要求方面的内容进行定义。

　　定的产品整体和简单标记方法方面的内容和标准件术语方面的标准，标准件的产品重量的标准定义的。

　　标准件等级表全文共四篇示例，供读者参考第一篇示例：标准件是指在生产加工中所使用的零部件，通常是在零件图纸中已经明确规定的标准型号和规格的零部件。

　　标准件在工程制造过程中具有非常重要的作用，它们可以简化设计、减少生产成本、提高生产效率，并且保证产品的质量和性能。

　　为了更好地管理和控制标准件的质量和性能，国际上制定了相应的标准件等级表。

　　标准件等级表是对标准件进行分类和评定，以便用户选择合适等级的标准件来满足具体的产品要求。

　　标准件等级表通常包括标准件的名称、等级分类、性能指标、技术要求等内容，帮助用户了解标准件的性能和质量等级，以便做出合理的选择。

　　一般来说，标准件等级表会按照标准件的性能指标和质量要求进行分类，等级一般分为一级、二级、三级等。

　　在标准件等级表中，对于标准件的性能指标一般包括以下几个方面：1. 强度：标准件的强度是指其抗拉强度、抗压强度等强度性能。

　　不同等级的标准件在强度方面会有不同的标准要求，一般等级高的标准件具有更高的强度。

　　3. 耐腐蚀性：标准件在使用过程中可能受到腐蚀的影响，因此具有一定的耐腐蚀性是非常重要的。

　　4. 使用温度范围：标准件在使用过程中可能要承受高温或低温环境，因此其使用温度范围也是一个重要的性能指标。

　　通过标准件等级表，用户可以根据具体的产品要求和工程需求来选择合适等级的标准件，从而提高产品的质量和性能。

　　标准件等级表的制定和遵循对于工程制造过程具有重要的意义，它可以确保标准件的质量和性能达到要求，为产品的研发和生产提供有力支持。

　　第二篇示例：标准件是指在生产制造过程中，使用频率较高、规格较标准、功能相对简单的零部件。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

　　在Hale Waihona Puke 时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。

　　在内六角方面，国标中有两个版本，一个为GB70—76，76年版本，一个为GB70—8585年版本，我公司现执行DIN912的标准，所以在实际业务操作中应注意区别：其中GB70—85与DIN912完全重合，故对于使用新标的情况，不存在着差别，主要是GB70—76与DIN912之间有所区别：M8系列的内六角产品，GB70—76的圆头径为12.5MM,比DIN912的13.27MM要小一些,M10系列的内六角产品,GB70—76的圆头径为15MM,比DIN912的16.27要小一些,M12系列的内六角,GB70—76的圆头径为18MM,比DIN912的对边18.27要小一些,另像M16、M20系列的内六角GB70—76的圆头径比DIN912的要小0.33MM，分别为24MM，30MM。DIN912的则分别为24.33MM和30.33MM。另外老标与德标内六角之间的内对边宽度由于标准不同而不同，GB70—76的内对边要小一些，在业务作业中也应加以注意。

　　新标与老标的区别在于：M8、M10、M12、M14、M22系列的产品，在对边宽度上有所区别。除M22系列的新产品外，新标产品M8、M10、M12、M14的头部对边比老标的对边要小1MM。分别为13、16、18、21MM，而M22系列的新产品，新标比老标的对边反而要大2MM，应特别注意。对于头部厚度，新标和老标之间略有差别，在要求不是非常严格的情况下可以通用。

　　在1986年，我们国家对标准件制定了新标准，在业务中一般俗称为新标，使用最多的主要有GB5780、GB5781、GB5782、GB5783、GB5784。GB5780为六角头粗杆半牙螺丝，其精度等级为C级产品，可用GB5782来代替（GB5782为六角头粗杆半牙螺丝，其精度等到级为A级和B级。）GB5781为六角头全牙螺丝，精度等级为C级产品。可用GB5783来代替（GB5783为六角头全牙螺丝，其精度等级为A级和B级）。GB5784为细杆半牙的六角螺丝。

　　新标与德标的区别在于：M10、M12、M14、M22的产品规格，在对边宽度上有所差别。M10、M12、M14的头部对边新标比德标要小1MM。而M22的新产品的，其头部对边比德标的对边宽度要大2MM，其它的均可通用。

　　公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。美制螺纹和英制螺纹都是以英寸为单位的。美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。例如像M16-2X60表示的就是公制的螺纹。他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

　　标准就是规范，每个国家和部门都有自己的标准。目前，我们在平时的业务中最常用到的标准有以下几种：

　　GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。我们平常看到的像GB30，GB5783等等都是强制性的标准。
